 Un desvío diferente.

Ver el tema anterior Ver el tema siguiente Ir abajo
AutorMensaje
Motor1830

avatar

Cantidad de envíos : 368
Fecha de inscripción : 24/08/2009
Edad : 56
Localización : BCN

MensajeTema: Un desvío diferente.   Sáb Feb 27, 2010 10:41 pm

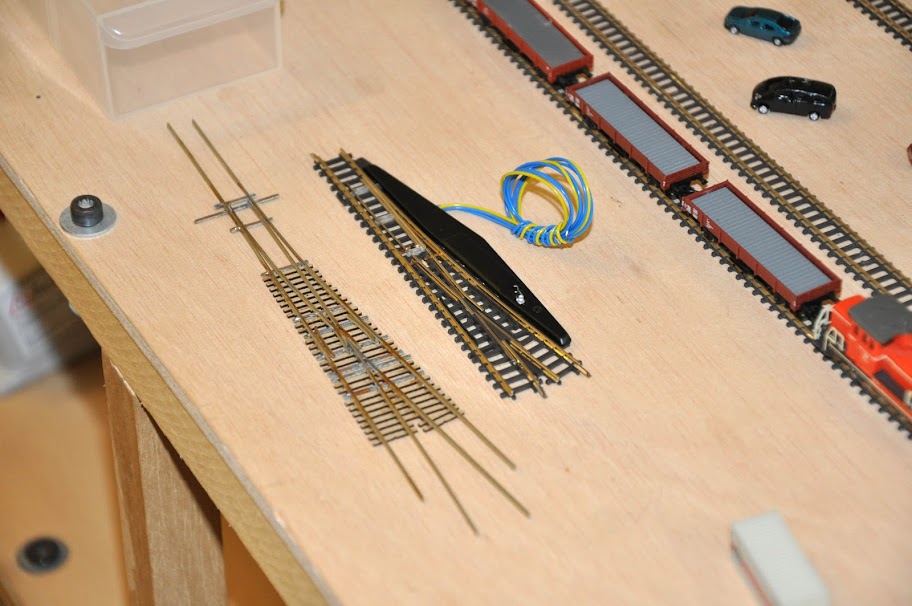

He encontrado el último desvío que he construido. Hace
bastante tiempo, es un desvío de #8. Tengo ganas de retomar la construcción de desvíos.
Para mi es muy divertido y el resultado final es bastante aceptable. Como podéis
ver comparado con un desvío comercial de Marklin las diferencias son notables. La vía
utilizada es code 40


Aquí más fotos.
Enlace



































Saludos cordiales,














Javier
Volver arriba Ir abajo
http://estacionbrohl.blogspot.com/
agarpin
Moderador
avatar

Cantidad de envíos : 982
Fecha de inscripción : 01/04/2009
Edad : 64

MensajeTema: Re: Un desvío diferente.   Dom Feb 28, 2010 8:41 pm

No sé cuantas horas de curro puede llevar la construcción de un desvío como ese, pero el resultado es magnífico.

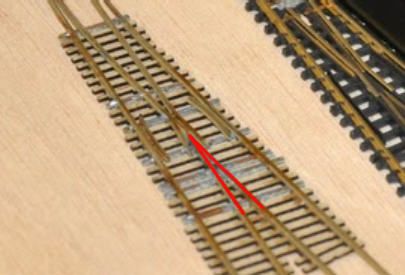

Además da la impresión de que el paso de los trenes ha de ser excelente ya que la vía es continua, sin más corte que el de la punta, que por otra parte es inevitable.

Los dos carriles que confluyen en la punta ¿ están soldados uno con otro, o separados por algún aislamiento?

Si es el primer caso ¿cómo has previsto resolver el cortocircuito?


Un abraZo - Angel
Volver arriba Ir abajo
http://agp-schwarzwaldbahn.blogspot.com/
Motor1830

avatar

Cantidad de envíos : 368
Fecha de inscripción : 24/08/2009
Edad : 56
Localización : BCN

MensajeTema: Re: Un desvío diferente.   Dom Feb 28, 2010 10:09 pm

Hola Angel:


Debo de haber construido unos 10 o 11 desvíos. Todos para
aprender y utilizando la las dos plantillas de aluminio que compre en Fast
Tracks.


He gastado rail y tiempo pero es divertido y bastante rápido
construir uno. Mis cálculos son que puedes tardar en torno a 1 hora en terminar
un desvío completo. Después tienes que pegarle las traviesas que son una plantilla de madera muy fina, alrededor de
2mm y por ultimo realizar los cortes en las vías para aislarlos eléctricamente,
como bien has podido observar Angel. Creo que todo el proceso puedes tardar 2
horas y con practica incluso menos.
En su día calcule los costes, de eso hace al menos 1 año, y
creo recordar que los costes no son muy exagerados. Sin contar con las
herramientas cada desvío puede salir por unos 10 Euros, pero si utilizas rail más
barato y traviesas mas baratas que las que vende FT creo que por 5 Euros puedes
tener un desvío. Un motor para controlarlo puede ir desde los 6 euros hasta los
30, depende del tipo que quieras. No cuento la electrónica necesaria para su control,
pero esta también la necesitas si es un desvío comercial.
Buscando en la red, he encontrado un par de sitios que
venden rail y las traviesas que son circuito impreso PCB cortado a buen precio.
También en su día, a partir de una plantilla de papel y pegando las traviesas
PCB con pegamento en Spray sobre la plantilla de papel intente hacer un “double-slip
switch”. Es bastante difícil pero como soy bastante cabezón, lo seguiré intentando hasta que
consiga hacerlo, o consiga gastar unos cuantos metros de rail. Aquí dejo una foto de la
plantilla que hice para ilustrar la historia.







De esta forma ahora creo que no es necesario comprar las
plantillas de aluminio para hacer desvíos. La ventaja es que no estas anclado en
un determinado tipo de desvío, por ejemplo solo puedo hacer desvíos de #6 y si
quiero de otro tipo tengo que comprarme otra plantilla. La pega es que necesitas
un buen programa de CAD para realizar las plantillas en papel o conseguirlas de
alguna forma.
Aquí te dejo un enlace del paso en el que se corta el rail,
para realizarlo se utiliza una sierra de joyero que es parecida a una de marquetería
pero puede hacer cortes en el metal extremadamente finos.


Enlace


Saludos






Javier
Volver arriba Ir abajo
http://estacionbrohl.blogspot.com/
champi



Cantidad de envíos : 4
Fecha de inscripción : 30/03/2010

MensajeTema: Re: Un desvío diferente.   Sáb Abr 03, 2010 2:15 pm

Me parece muy interesante este tema,la verdad es que hacia tiempo que veia con envidia sana a los aficionados de otra escalas,sobretodo h0,que tienen practicamente todos los tipos de desvios,cruces,etc que pueden necesitar...entonces aparece este post y se abre un mundo de posibilidades inmensas,en el cual poder hacerse uno mismo sus propios desvios personalizados... .Espero con impaciencia saber de tus progresos en el tema,pero de entrada, tengo una duda: De donde sacar un gálibo ( si se le puede llamar asi)
para ajustar con precisión los railes a la hora de construir un desvio? He visto que los hay para otras escalas,pero no para z.

un saludo
Volver arriba Ir abajo
Motor1830

avatar

Cantidad de envíos : 368
Fecha de inscripción : 24/08/2009
Edad : 56
Localización : BCN

MensajeTema: Re: Un desvío diferente.   Dom Abr 04, 2010 8:43 pm

Hola a todos, de nuevo;

He visto mucha actividad durante mi ausencia en el foro,
incluyendo el cumpleaños de 1 año, al cual también sumo mi felicitación y a ver
si conseguimos hacer muy popular esta escala.
Cuanto tiempo…Solo ha pasado una semana y me parece que he
pasado mucho más tiempo. He estado unos días de descanso (bueno descanso es un
adjetivo, no muy apropiado) en la bella Italia. He hecho mas 3000 Km en coche por la Toscana y Florencia (increíble y preciosos lugares). No he visto mucho de trenes, quizás alguna que otra estación,
donde me he podido escapar, mi afición es como fumar hay que aprovechar
cualquier descuido de la familia, pero nunca es demasiado tiempo.
Nada os dejo una foto de la preciosa catedral de Florencia…





Ahhh....La respuesta para Champi, no hay mucho para escala Z, ya estamos
acostumbrados, en cuanto a galgas y herramientas comparadas con las escalas
mayores. Pero alguna cosa existe, si quieres te puedo pasar una relación de enlaces
donde puedes conseguir alguna, por ejemplo este, donde puedes conseguir estos rodillos útiles para
medir el ancho de vía, muy necesario cuando construyes desvíos.



Enlace Aquí



Saludos


Javier
Volver arriba Ir abajo
http://estacionbrohl.blogspot.com/
champi



Cantidad de envíos : 4
Fecha de inscripción : 30/03/2010

MensajeTema: Re: Un desvío diferente.   Dom Abr 04, 2010 10:33 pm

Muchas gracias,Motor1830!! Muy interesante el enlace;Al menos ahora ya no tengo excusa para lanzarme a experimentar con lo de construir
mi propia linea ferrea, que me parece sera tan laborioso como hacerla en la realidad ,pero ahí esta la gracia,no?
Volver arriba Ir abajo
Motor1830

avatar

Cantidad de envíos : 368
Fecha de inscripción : 24/08/2009
Edad : 56
Localización : BCN

MensajeTema: Re: Un desvío diferente.   Dom Abr 04, 2010 10:57 pm

No te creas, construir un desvio puede llevarte una hora. Y construir una curva
un poco mas de tiempo pero el resultado final es notable. Si disfrutas construyendo
cosas, soldando y cortando rail entonces te gustara.

El resultado esta foto de ejemplo.



y esta:



y el enlace donde puedes ver mas fotos de esta maqueta.

Enlace


Saludos



Javier
